红外仿真基本组成

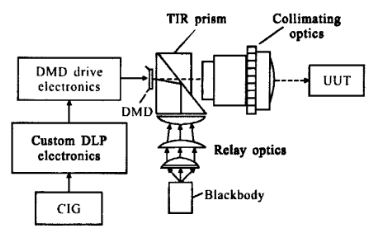

基于DMD的动态红外景像仿真系统由以下几部分组成：照明光源、DMD陈列、准直光学系统、计算机图像生成器CIG\DMD驱动电路等。由计算机图像生成器产生红外图像数据，通过DLP数字光处理视频处理电路和DMD驱动电路输入DMD器件。用照明光源(黑体）均匀照射DMD表面，利用DMD反射调制入射辐射，产生红外热图像。生成的红外景象通过准直光学系统投射到被测系统的入瞳处，使红外景与真实目标与背景在探测器上的像斑大小、辐射能量空间分布一致，以达到评价被测系统性能的目的。
红外仿真
DLP红外仿真技术应用

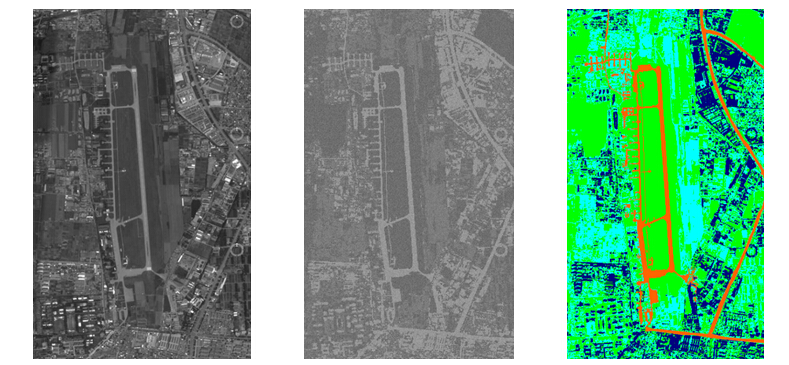

场景红外仿真可应用于红外图像分析研究、战场环境模拟和红外武器测试等众多领域。将图像利用压缩技术和特殊的编码压缩成单像素，再由红外发射/接受装置远程得到图像，通过解码得到拍摄到的画面。
